Menghidupkan Motor DC

Laporan Akhir Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Analisa

6. Video

7. Link Download

1.  Hardware [Kembali]

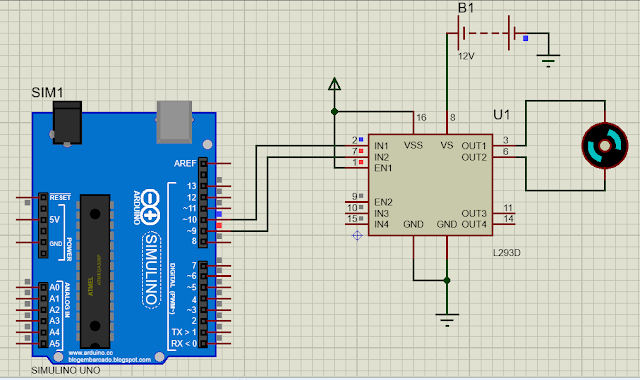

2. Rangkaian Simulasi [Kembali]

3. Flowchart [kembali]

4. Listing Program [Kembali]


#define in1 9

#define in2 10

void setup() {

  pinMode(in1, OUTPUT);

  pinMode(in2, OUTPUT);

}

void loop() {

  digitalWrite(in1, HIGH);

  digitalWrite(in2, LOW);

  delay(1000);

  digitalWrite(in1, LOW);

  digitalWrite(in2, LOW);

  delay(1000);

  digitalWrite(in1, LOW);

  digitalWrite(in2, HIGH);

  delay(1000);

  digitalWrite(in1, LOW);

  digitalWrite(in2, LOW);

  delay(1000);

}

5. Analisa [Kembali]


1       Saat seluruh Delay dihilangkan apa yang akan terjadi

Delay adalah library dalam arduino berfungsi sebagai pengatur waktu output yang dikeluarkan dari Arduino. Jika delay dihilangkan pada percobaan maka jeda antara output 1 dan output lainnya tidak ada , sehingga membuat jeda tidak ada dan program tidak berjalan.

6. Video [Kembali]



7. Link Download [Kembali]

  -HTML

  -Video Praktikum
