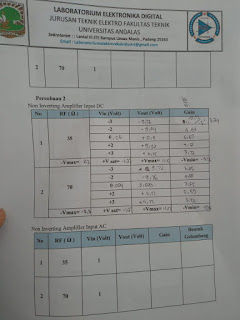

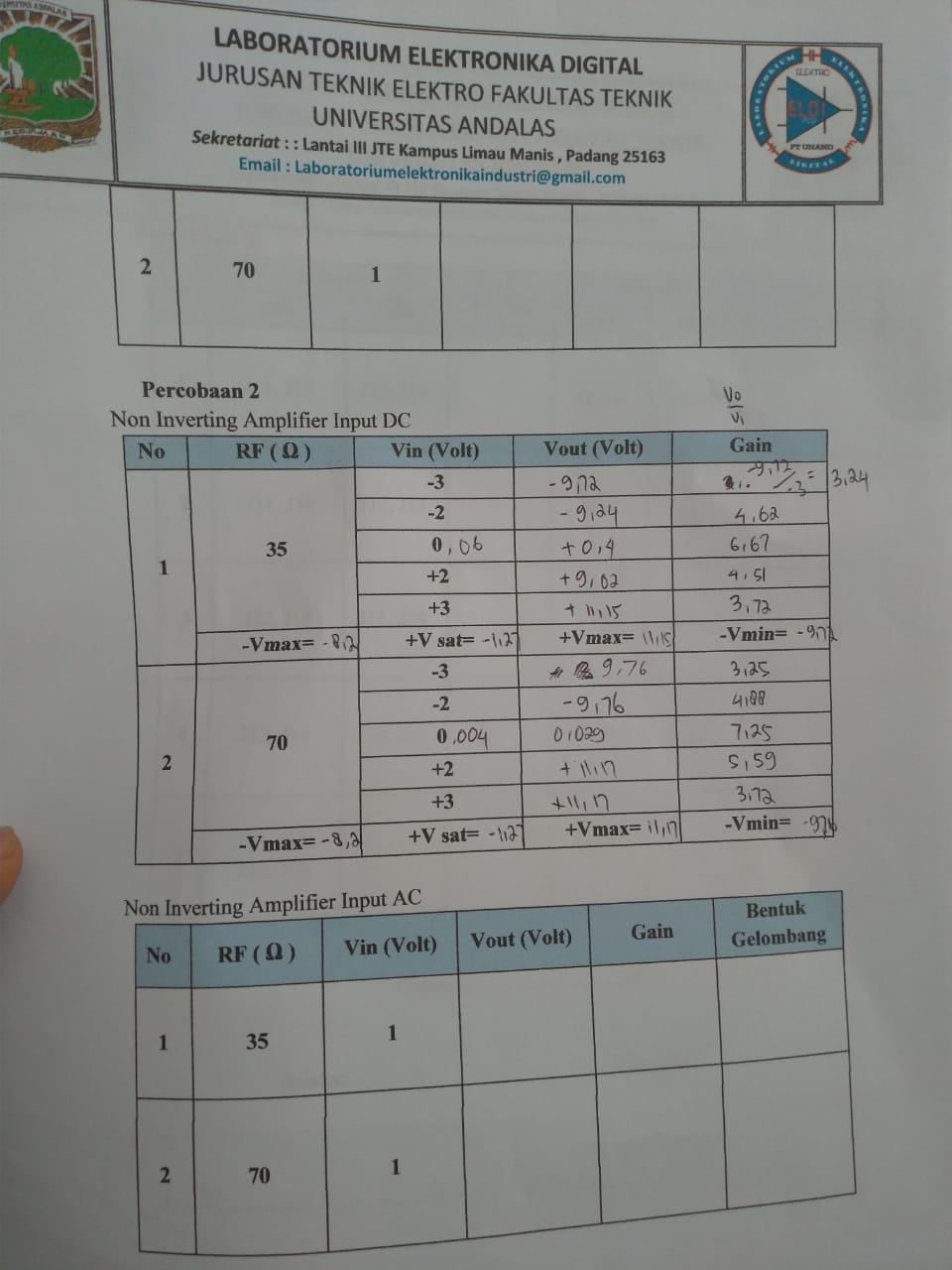

Dari seluruh percobaan yg kita dapatkan dengan berbagai macam percobaan Vin yaitu -3V;-2V;+0,06V;+2V;+3V menghasilkan Vout yg selalu lebih tinggi dari Vin nya dan kedua tegangan(Vin & Vout) tersebut memiliki tanda yang sama yaitu Vout negatif untuk Vin yg negatif dan Vout positif yang Vin nya positif. Dari data tersebut terbukti bahwa Non Inverting Op-Amp tidak membalikkan tegangan sehingga didapatkan Vout = Rf/Ri x Vin. Selain itu data yang kami dapat memiliki nilai +Vmax = 11,17V dan -Vmin = -9,76V, ini menunjukan bahwa batas tegangan yang dikeluarkan Op-Amp adalah diantara -9,76V sampai 11,17V kenapa bisa begitu , karena pada IC nya hanya dapat mengeluarkan maksimal +/- 12V , tetapi untuk Vout negatif tidak sampai -11V karena disana ada potensial yg membatasinya sedangkan di Vout positif tidak ada. Kemudian data juga menunjukkan nilai -Vmax = -8,2 V dan +Vsat = -1,27V, ini menunjukan bahwa tegangan yang melebihi dari +Vmax = 11,17V akan dikurangi atau dialihkan kei +Vsat sebanyak -1,27V.
