Menampilkan Keypad input pada LCD

Laporan Akhir Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Analisa

6. Video

7. Link Download

1.  Hardware [Kembali]



2. Rangkaian Simulasi [Kembali]

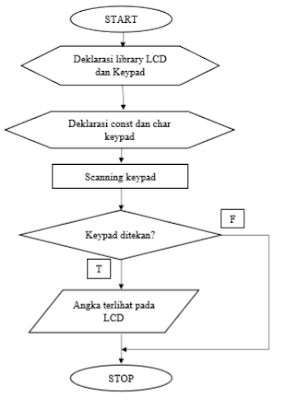

3. Flowchart [kembali]

4. Listing Program [Kembali]

   #include <LiquidCrystal.h> //Deklarasi library LCD
#include <Keypad.h>          //Deklarasi library keypad

const byte ROWS = 4;         //Deklarasi jumlah baris
const byte COLS = 4;           //Deklarasi jumlah kolom
char keys[ROWS][COLS] = {
{'1', '2', '3','a'},
{'4', '5', '6','b'},                         //Inisialisasi keypad matriks 4x3
{'7', '8', '9','c'},
{'*', '0', '#','d'}
};

byte rowPins[ROWS] = {10, 9, 8, 7}; //Deklarasi pin yang digunakan untuk baris byte colPins[COLS] = {13, 12, 11};   //Deklarasi pin yang digunakan untuk kolom

// Inisialisasi library dengan pin yang digunakan
LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup() {                                  //Semua kode dalam fungsi ini akan dieksekusi sekali   // Set baris dan kolom LCD
 lcd.begin(20, 4);
lcd.setCursor(1, 2);
lcd.setCursor(4, 3);
lcd.setCursor(0, 0); }

void loop() {                                  //Semua kode dalam fungsi ini akan dieksekusi berulang   char key = keypad.getKey();       //Membaca keypad


  if (key) {                                     //Kondisi pilihan jika keypad ditekan     lcd.print(key);                           //Menampilkan input dari keypad pada LCD   } }

5. Analisa [Kembali]

   Analisa prinsip kerja rangkaian percobaan menampilkan input Keypad pada LCD

            Prinsip kerjanya yaitu ketika keypad telah dihubungkan dengan kaki2 output Arduino dan kaki2 input Arduino dihubungkan dengan LCD,  setelah itu program kita buat pada Arduino yang mendeklarasikan LCD dan keypad tersebut. Setelah program berhasil dan cocok kita buat , kita upload program tersebut dan setelah itu ketika kita menekan angka yang tertera pada Keypad makan pada LCD angka tersebut akan muncul.

6. Video [Kembali]


7. Link Download [Kembali]

  -HTML

  -Video Praktikum
